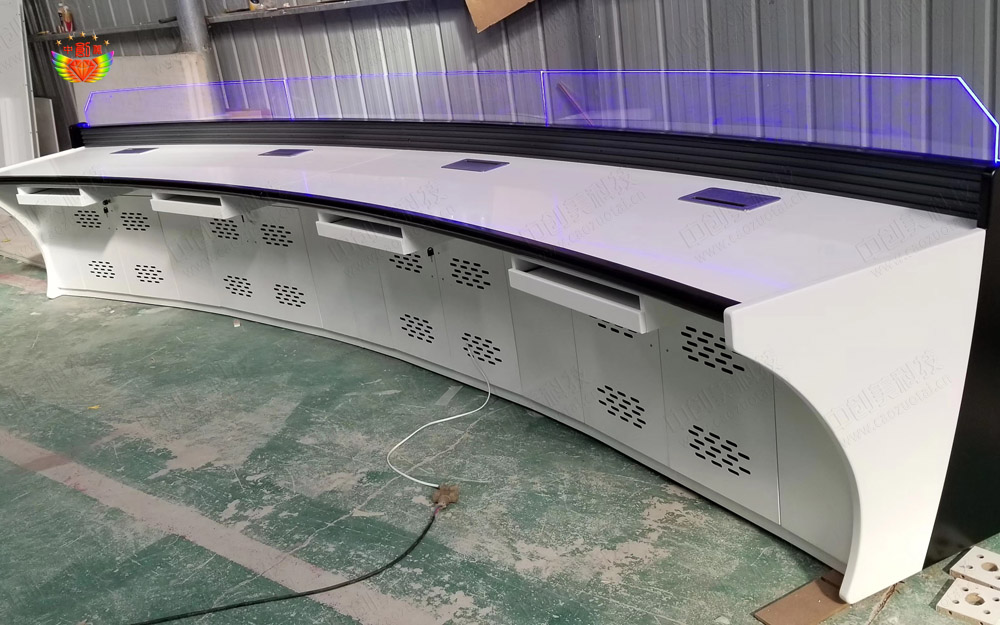

防盜報警是關乎人民生活安全的重點工程，報警中心的建設是報警系統的核心，對于各種報警信息的收集、監控、匯總、上報及處理都需要報警中心值班人人員進行，而控制臺是防盜報警中心的主要接警平臺，中創美提供防盜報警中心控制臺設計規范供您參考。

防盜報警中心控制臺設計規范編號：GB/T 16572-1996

本標準由于沒有國際標準可供采用，制定時主要參考了國內有關標準及國內、外同類產品樣機，經過理論分析和試驗驗證，確定了各項指標。在安全方面參照了GB 4793電子測量?jī)x器安全要求；為了體現防盜報警控制臺的通用性，本標準對控制臺接口做了較多的規定；為了體現產品的先進性，對控制臺系統軟件提出了必要的要求；在試驗方法中規定“可以對各種部件單獨試驗”和“氣候環境適應性試驗可以對報警控制部件單獨進行試驗”，增強了本標準在防盜報警中心控制臺型式試驗和安全防范系統驗收中的可操作性。

本標準由中華人民共和國公安部提出。

本標準由全國安全防范報警系統標準化技術委員會歸口。

本標準由錦州三二二研究所起草。

本標準主要起草人：李力、羅彥博。

1、防盜報警中心控制臺設計規范范圍

本標準規定了防盜報警中心控制臺（以下簡稱控制臺）的通用技術要求和試驗方法，是設計、制造和驗收控制臺的基本依據。

本標準適用于各種防盜報警系統中有線傳輸?shù)膱?bào)警中心控制設備。

2、防盜報警中心控制臺設計規范引用標準

下列標準包含的條文，通過本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準更新版本的可能性。

GB 191-90包裝儲運圖示標志

GB 3174-82 彩色電視廣播

GB 4208-84 外殼防護等級的分類

GB 4793-84 電子測量?jī)x器安全要求

GB 6833. 3-87 電子測量?jī)x器電磁兼容性試驗規范靜電放電敏感度試驗

GB 6833. 4-87 電子測量?jī)x器電磁兼容性試驗規范 電源瞬態敏感度試驗

GB 6833. 5-87 電子測量?jī)x器電磁兼容性試驗規范 輻射敏感度試驗

GB 7269-87 電子設備控制臺的布局、型式和基本R寸

GB 11315-89 BNC型射頻同軸連接器

SJ 3270-90隔離變壓器的安全要求

3、防盜報警中心控制臺設計規范定義

3.1 遠地控制都件 remote control elements受控制臺控制，且可以與控制臺異地放置的控制部件。

3.2 直接輸入式控制臺 direct input control stations直接接收探測器輸入信號，并能直接控制探測器工作狀態的控制臺。

3.3 間接輸入式控制臺 indirect input control stations能夠接收直接輸入式控制臺或報警控制器發出的報警信號，但不能控制探刪器工作狀態的控制臺。

3.4 報警控制部件 alarm control elements實現報警信號接收與處理的控制部件。

4、防盜報警中心控制臺產品分糞

4.1 按結構可分為臺式和柜式。

圈象技術監督局1996-10-23批準 1997-05-01GB/T 16572-1996

4.2按報警輸入方式可分為直接輸入方式和間接輸入方式。

5、防盜報警中心控制臺技術要求

5.1 外觀與機械結構要求

5，1.1 外觀要求

5. 1.1.1 采用臺式結構的控制臺，其基本尺寸與板面布局應符合GB 7269要求。

5.1.1.2采用柜式結構的控制臺，其高度應不超過2 200 mm，內邊緣寬度選擇482.6 mm．單位高度定位孔距44.4j mm。

5.1，1.3外觀無腐蝕，無涂覆層脫落，無明顯劃傷、裂痕、毛刺等機械損傷，標志清晰。

5.1.2結構要求

5.1.2.1控制臺機殼內如有接線柱，應以數字或字符標明其功能。交流電源引線應采用插頭座或焊接（加防護隔離）形式。結構設計要對備用電源作出可靠安排。

5.1.2.2控制臺的防護等級應符合GB 4208中IP 20的規定。

5.1，2.3外殼和柜架應有足夠的機械強度和剛度。外殼承受111 N力時，表面不應產生明顯性變形和損壞。

5.1.2.4接線柱的引出線在沿引線方向施加24.5 N拉力，作用60 s，引出線和接線柱不能脫離，交流電源線應承受156 N的拉力，作用60 s，不應損壞。

5.1.2.5保護接地

控制臺應有保護接地端子。保護接地端子與可觸及導電件間的連接方式應在GB 4793申9.5.5I類安全儀器中a.b、c規定的三種連接方式中選擇。

5.2整機（含遠地控制部件和報警控制部件）性能

5.2.1控制臺基本功能

5.2.1.1 入侵報警功能

控制臺能直接或間接接收來自入侵探測器發出的報警信號，發出聲、光報警并指示入侵發生的部位。聲、光報警信號應能保持至手動復位。

5.2.1.2 緊急報警功能

控制臺能直接接收不少于5路來自緊急報警按鈕開關發出的緊急報警信號，發出聲、光報警并指示緊急報警發生的部位，除非緊急報警信號撤消，否則控制臺不能消除光報警信號。當緊急報警和入侵報警同時發生，則優先發出緊急報警聲、光信號，且兩者信號應有明顯區別，緊急報警功能不受電源開關影響。

5.2.1.3故障（線路故障）報警功能

控制臺與入侵探刪器、手動報警按鈕、起傳輸入侵報警信號作用的部件及位于控制臺外部的報警顯示盤之間的連線發生斷路、短路或并接其他負載時，應能發出有別于入侵報警和緊急報警的聲、光報警并指示故障發生的部位。聲報警信號能手動消除，光報警信號應能保持至故障排除。故障報警不應影響非故障回路的報警功能。

5.2.1.4 為入侵探測器提供電源功能

a)直接輸入式控制臺應能為全部與其直接接入的入侵搡測器提供12 V—18 V直流工作電壓，電壓紋波系數小于1%，連續工作24 h．電壓變化率不大干3%．輸出電流容量應在有關技術文件中說明；

b)直接輸入式控制臺應具有為入侵探測器提供的電源進行開關的功能，并且對應于該電源的開、關狀態，控制臺應有相應的指示。

5.2.1.5報警反應速度

直接輸入式控制臺應在收到入侵探測器信號后2s內報警，收到緊急報警信號后Is內報警．收到故障報警信號后4s內報警}間接輸入式控制臺應在收到報警信號后4s之內報警。

5.2.1，6解除與恢復受警功能

直接輸入式控制臺應能對任意一路入侵報警信號解除受警，并能顯示已被解除受警的入侵部位；還應能對已被解除受警的入侵報警信號恢復受警。

5. 2.1.7復核功能

直接輸入式控制臺應具備聲音或圖像復核功能。當控制臺執行復核功能時，應能明確指示當前的復核部位。

5.2.1.8記錄功能

控制臺應能對開、關機時間、入侵報警、緊急報警和故障報警的部位和時間做出記錄。記錄時問應包括年、月、日、時、分、秒。

控制臺記錄內容在電源關閉時不丟失。

5.2.1.9 自檢功能

a)直接輸入式控制臺在執行自檢功能時，應自動將模擬入侵探測器報警狀態的信號接入控制臺入侵探測輸入回路，檢查報警功能，應有自檢狀態指示，該信號輸入形式和自檢狀態指示內容應在有關文件中說明；

b)間接輸入式控制臺在執行自檢功能時，應能自動檢測報警輸入回路。應有自檢狀態指示，指示內容應在有關文件中說明；

c)控制臺應能對所有顯示器件和聲響器件進行自檢。

5.2.1. 10接口

控制臺的接口應符合下列要求：

a)控制臺的報警信息輸出接口宜采用RS232C、RS422、RS485接口。具體內容應在產品技術文件中明確說明

b)控制臺的視頻接口應符合表l要求：

c)控制臺音頻接口應符合表2要求：

I級：允許專門人員操作的功能。

Ⅱ級：允許工程設計、維修人員操作的功能。

進行I、I級操作功能狀態應采用鑰匙或操作編碼，用于進行I級操作功能狀態的鑰匙或操作編碼

可用于進入I級操作狀態，但用于I級操作狀態的鑰匙或編碼不能進行I級操作功能狀態。

5.2.1. 13計時功能

控制臺應有計時裝置，顯示和記錄實時時鐘．24 h誤差士5s。

5.2.2主電源電壓適用范圍

控制臺主電源電壓在額定值的85%—110%范圍內，不需要調整仍能正常工作。主電源應有工作狀態指示。

5.2.3過壓運行

控制臺在電源電壓額定值的115“過壓條件下應能正常工作。

5.2.4欠壓告警

控制臺在電源電壓和備用電源電壓降到低于額定值的85%時，應產生欠壓告警。

5.2.5氣候環境適應性要求

控制臺或報警控制部件應能耐受表4規定的氣候條件的各項試驗。每項試驗后檢查基本功能，應符合5.2.1規定的要求。

控制臺在正常工作條件下連續工作7d．工作應正常且不出現誤報警、漏報警。

5.2.7 電磁兼容性

控制臺應符合GB 6833.3、GB 6833.4、GB 6833.5規定的要求。

5.2.8絕緣電阻

控制臺電源插頭或電源引入端子與外殼裸露金屬部件之間的絕緣電阻在正常大氣條件下不應小于20 Mfl，濕熱條件下不應小于2 Mfl。

5.2.9抗電強度

控制臺電源插頭或電源引入端子與外殼裸露金屬部件之間，能承受表5規定的50 Hz交流電壓的抗電強度試驗，歷時1 min應無擊穿和飛弧現象。

5.3主要部件性能

5.3，1 一般要求

控制臺主要部件應采用符合國家有關標準的定型產品，并滿足5.3.2～5.3. 11的要求。

5.3.2指示燈

如采用鎢絲燈泡時，應雙燈并聯運行，否則應有燈絲斷線監視措施。紅色表示入侵和緊急報警信號，黃色表示故障信號，綠色表示主電源和備用電源工作正常。其他顏色可用作表示其他狀態。

所有指示燈應標注出功能。在一般環境光線T，指示燈在距其3m處應清晰可見。

5.3.3字母一數字顯示器（含CRT顯示器）

用于顯示報警信息的字母一數字顯示器在光線0. 1～500 lx條件下應在0.8 m處可讀。

用于顯示其他信息的字母一數字顯示器在光線40—500 lx條件下應在0.8 m處可讀。

5.3.4 電磁繼電器

接點宜采用雙接點結構，非密封型的繼電器應設防塵結掏。不得用同一接點同時控制內部和外部電路。

5.3.5變壓器

變壓器初級額定電壓應在300 V以下，外殼應設接地端子，安全性應符合SJ 3270要求。

5.3.6熔斷器

用于電源線路的熔斷器或其他過流保護器件，其額定電流一般應不大于控制臺更大工作電流的2倍。當更大工作電流在6A以上時，熔斷器的電流值可取其1.5倍。熔斷器應放在便于更換的位霞。在靠近熔斷器或其他過流保護器件的地方，應清楚的標注出其參數值。

5.3.7音響器件

5.3. 7.1 在額定工作電壓下，距離音響器件中心Im處的聲壓級應為40～80 dB(A)．

5.3.7.2在80%額定工作電壓條件下應能發出不小于30 dB(A)聲響。

5.3.8接線端子

每一接線端子上都應清晰、牢固地標注其編號或符號，其用途應在有關文件中說明．

5.3.9開關和按鍵

開關和按鍵應堅固耐用，并在其上或靠近的位置上清楚地標注其功能．

5.3.10備用電源

控制臺備用電源的容量應能滿足產品說明書規定的指標，并在24 h之內保證本標準5.2.1規定的全部功能正常執行。

5.3.11 系統軟件及運行

a)程序應存放在ROM、EPROM、EzPROM等不易丟失和改動的存貯器中；

b)如果程序放在磁盤存貯器中，應有預防、檢查計算機病毒和防止非專門人員改動的措箍；

c)計算機的工作程序停止運行時，應給出明確的燈光或聲響指示．并在有關文件中說明。

6、防盜報警中心控制臺試驗方法

6.1 控制臺試驗綱要

6.1.1控制臺試驗程序見表6

6.2.1 控制臺如采用分體式結構或有遠地控制部件．則可以對各種部件單獨試驗。

6.2.2氣候環境適應性試驗可以只對報警控制部件單獨試驗。

6.2.3除氣候環境適應性試驗外，所有試驗均在下述正常大氣條件下進行。環境溫度115—35℃；相對濕度：45%～75%；大氣壓力：86～106 kPa

6.3外觀檢查及結構試驗

6.3.1 外觀檢查

a)檢查控制臺的基本尺寸應符合5.1.1.1和5.1.1.2要求；

b)目測外觀應符合5+1.1.3要求。

6.3.2結構試驗

6.3.2.1 檢查控制臺結構應符合5.1.2．】要求。

6.3.2.2外殼防護等級按GB 4208中規定的試驗方法試驗。應符合5.1.2.2的要求。

6.3.2.3將受試產品平放，在外殼表面中央放置一直徑為17.7 cm的鋼質半球，球面朝下施加111N的力，作用60士2 s．試驗后檢查外觀，應符臺5.1.2.3要求。

6.3.2.4受試產品固定在正常位置，按j．1.2.4的規定進行引出線拉力試驗，應符合5.1.2.4要求。

6.3.2.5接地保護試驗

按GB 4793中9.5.si類安全儀器中規定的方法，檢查保護接地端子與可觸及導電件的蓮接．應符合5.1.2.5要求。

6.4主要部件檢查試驗

6. 4.1 檢查控制臺主要部件性能應符合j．3.1要求。

6.4，2檢查并記錄指示燈、顯示器用法、顏色標注，可見程度及功能標注等情況。應符合5.3，2和S．3.3要求。

6.4.3檢查并記錄電磁繼電器接點控制電路和非密封型繼電器的防塵結構，應符臺5.3.4要求。

6.4.4根據產品技術文件檢查變壓器額定電壓；檢查變壓器接地端子；按SJ 3270進行安全性試驗，應符臺5.3.5要求。

6.4.5檢查并記錄熔斷器及其他過流保護器件的參數標注情況及其容量值。應符合5，3.6的要求。

6.4.6使受試產品處于報警狀態，測量并記錄聲報警信號的聲壓級，然后使電源電壓降至80%額定電壓下觀察并記錄聲報警狀態，應符合5.3.7要求。

6.4.7檢查并記錄接線端子標注情況，應符合5.3.8要求。

6.4.8檢查并記錄受試產品的開關、按鍵功能標注情況，應符合5+3.9要求。

6.4.9檢查系統軟件。

6.4. 9.1 檢查系統軟件應符合5.3.lla和5.3.llb的要求。

6.4.9.2 人為造成系統軟件停止運行，檢查聲、光指示，應符合5.3. llc的要求。

6.5整機性能試驗

6.5.1 墓本功能試驗

6.5. 1.1 入侵報警功能試驗

將10路入侵探測器接入受試產品輸入回路，其他輸入回路接入等效負載，人為觸發入侵探測器，控制臺應有聲、光報警，試驗進行5次，試驗結果應符合5.2.1.1要求。

6.5.1.2 緊急報警功能試驗

將可能接入的緊急報警按鈕和10路入侵探測器接入受試產品輸入回路，同時觸發2路以上緊急報警按鈕，控制臺應有聲、光報警，試驗進行5次；同時觸發緊急報警按鈕和入侵探測器，觀察、記錄報警信號顯示狀態；關閉控制臺電源，同時觸發2路以上緊急報警按鈕，控制臺應有聲、光報警，試驗進行5次．以上試驗結果均應符合5.2.1.2要求。

6.5.1.3故障報警功能試驗

將10路入侵探測器接入受試產品的輸入回路，使受試產品按5.2.1.3中規定的外部連線斷路，短路、并接其他負載，控制臺應有聲、光報警，試驗結果均應符合5.2.1.3要求。

6.5.1.4 為入侵探測器提供電源功能試驗

控制臺按產品技術規定接入等效負載并為其供電，用精度0.5級、量程不大于36 V的電壓表監測輸出端電壓并凋到18 V．用示波器測試輸出電壓紋波系數，連續工作24 h，測試結果應符合5.2.1.4要求。

6.5.1.5報警反應速度試驗

將lO路入侵探測器和可能接入的緊急報警按鈕接入受試產品輸入回路，使受試產品進入受警狀態，使用精度o．Ol s秒表計時。人為觸發入侵探測器報警，以探測器步測指示燈亮為起點，以控制臺發出聲、光報警為終點，測其持續時間；觸發緊急報警按鈕，以觸發時為起點，以控制臺發出聲、光報警為終點，測其持續時間；令外部連線斷路或短路，以斷路或短路時為起點，以控制臺發出聲、光報警為終點，測其持續時間，以上試驗均應符合5.2.1.5要求。

6.5.1.6解除與恢復受警功能試驗

將10路入侵探測器揍入受試產品輸入回路，按照產品說明書中規定的解除受警方法操作，觸發相應的入侵探測器，控制臺不應發出聲、光報警；按照產品說明書中規定的恢復受警方法操作，觸發相應的入侵探測器，控制臺應發出聲、光報警，試驗結果應符合5.2.1.6要求。

6.5.1.7復核功能試驗

操作控制臺復核功能，應符合5.2.1.7要求。

6.5，1.8記錄功能試驗

開機5 min后關機，檢查記錄結果應符合5.2.1.8要求。

重復6．S．1.1、6.5.1.2和6.5.1.3操作，檢測記錄結果應符合5.2.1.8要求。

6.5.1.9自撿功能試驗

按照產品說明書中規定的方法進行自檢功能操作，根據技術文件給出的模擬信號形式檢查報警模擬信號狀態和控制臺指示內容，應符合5.2.1.9要求。

6.5.1. 10報警信息輸出接口試驗

根據產品的技術文件協議要求，將具有5．Z．1. io規定的接口的顯示終端機與受試產品連接并進行報警功能試驗，觀察終端機顯示內容，應符合產品技術文件要求。

6.5.1. 11 視頻接口試驗

受試產品處于正常工作狀態，其視頻輸入端連接阻抗橋，輸出端接75 n負載電阻，輸入不同頻率的信號，測城備顴點的等效阻抗；受試產品處于開機狀態，其視顴輸出端連接阻抗橋，輸入端接75 n負載電阻，輸入下同頻率的信號，測量各頻點的等效阻抗；在控制臺視頻輸入端輸入GB 3174附錄A中規定的100/0/75j0彩條信號，在對應輸出端接75n負載電阻，用示波器測量輸入端及負載電阻上的輸入信號幅度；在控制臺視頻輸入端輸入幅度為1V（峰一峰）帶有色同步脈沖的掃描信號，在其相應輸出端用示渡器測出各頻率點幅度．取soo kHz的輸出幅度為O dB．測量-3 dB的視頻帶寬，以上試驗結果均應符合5.2.1. 10中表l的要求。

6.5.1. 12音頻接口

根據技術文件中輸入阻抗指標確定凡。Rn-Z:，，選1 000 Hz 0.5 V信號源如圖所示連接測量回路。

用毫伏電壓表測出RB兩端電壓l，B及音頻輸入Ⅱ電壓l計算回路

電流I= VB/RB

計算結果應滿足5.2.1. 10中表2的要求。

6.5.1，13電源轉換功能試驗

將主電源先斷電，然后恢復正常。觀察并記錄（受試產品）主電源和備用電源轉換、電源指示燈及報警狀態變化情況；受試產品在備用電源供電條件下，重復6.5.1.l～6.5.1.3試驗。上述試驗應符合6.2.1. 11的要求。

6.5.1. 14控制臺操作級別檢查

按照產品說明書中的方法檢查控制臺的操作級別，應符合5.2.1. 12的要求。

6.5.1. 15計時功能檢查

以中央電視臺時標為基準校驗控制臺時鐘，累計24 h．應符合5.2.1.13要求。

6.5.2 電源電壓適用范圍試驗

用精度0.5級，量程1.5倍于電源電壓的電壓表監測．分別在額定值的85%、100%及1100/進行試驗，每次試驗時間不小于5 min．試驗結果應符合j．2.2要求。

6.5.3過壓運行試驗

受試產品接入等效負載，在電源電壓為額定值的11 5%條件下處于受警狀態．工作15 min后，人為地形成報警和解除報警為一次循環．以每分鐘不大于4狀的循環速率，共循環IO次，應能正常工作。

6.5.4 欠壓告警試驗

用可變電源對受試產品供電，先調到額定工作電壓測其報警功能，然后降低至電壓額定值85“，此時受試產品應有欠壓告警輸出（聲響報警或指示燈閃亮）。

6.6穩定性試驗

將10路入侵探測器和可能接入的緊急報臀按鈕接入愛試產品的輸入回路，施加額定電壓使受試產品能處于正常警戒狀態下連續工作7d．應符合j．2.6要求。試驗結束后，按6.5.1.1和6.5.1.2的規定進行功能試驗，應符合5.2.1.1和5.2.1.2要求。

6.7安全性試驗

6.7.1 絕緣電阻試驗

用精度1．O級soo V的兆歐表，測量受試產品的電源插頭或電源引入端與外殼裸露金屬部件之間的絕緣電阻。受試產品的電源開關在接通位置，但電源插頭不接入電網施加試驗電壓，穩定5 s睛．讀取絕緣電阻值，應符合5.2.8的要求，試驗后受試產品應能正常工作。

6.7.2抗電強度試驗

受試產品在電源插頭或電源引入端與機殼棵露金屬部件之間，用功率不小于soo VA、50 Hz可調電源饋給試驗電壓．試驗電壓以220 V/min速度升至5.2.9中表5的規定值，井保持1 min．結果應符臺5.2.9要求。

6.8抗干擾試駿

6.8.1 靜電放電敏感度試驗

受試產品按GB 6833.3中規定的方法進行試驗，受試產品應能正常工作，不出現誤報警和漏報警。

6.8.2 電源瞬態敏感度試驗

受試產品按GB 6833.4中規定的方法進行試驗，受試產品應能正常工作，不出現誤報警和漏報警。

6.8.3輻射敏感度試驗

受試產品按GB 6833.5中規定的方法進行試驗，受試產品應能正常工作，不出現誤報警和漏報警。

6.9氣候環境適應性試驗

在進行環境適應性試驗時，除另有規定，受試產品或受試產品報警功能部件不加任何防護包裝，備用電源可不裝入機內。

試驗中改變溫度時，升溫和降溫速度不應超過1℃/min。

6.9.1 高溫試驗

受試產品或受試產品的報警控制部件在正常大氣條件下放置th，測其報警功能。受試產品放入高溫箱內，通電并處于警戒狀態，使箱內溫度上升至表4規定值，恒溫到規定時間后，立即按6.5.1.1條檢驗報警功能。將受試產品或受試產品的報警控制部件從試箱內取出，在正常大氣條件下恢復2h后進行人侵報警功能試驗，應符合5.2.1.1的要求。

6.9.2恒定濕熱試驗

將受試產品或受試產品的報警功能部件放入濕熱籍內，使箱內的溫度升至（40士2）℃，然后再使?jié)穸冗_(dá)到(93：；)%．平衡后開始計時，維持此值48 h后，箱內通電檢查報警功能。然后從箱內取出受試產品，立即測其絕緣電阻，應符合5.2.8的要求。試驗過程中應防止受試樣品凝露。經恒定濕熱試驗后的樣品在正常條件下恢復2h后，檢查表面涂覆情況及入侵報瞀功能，應符合5.1-1.3和5.2.1.1的要求。

6.9.3低溫試驗

6.9.3.1 將受試產品放入低溫箱內，并使箱內的溫度降至表4中規定值，待受試產品達到溫度穩定后，恒溫2h．通電檢查入侵報警功能，應符合5.2.1.1的要求。試驗中應防止受試產品結霜。

6.9.3.2受試產品應保留在箱內，停止通電后箱內溫度升至試驗時正常大氣條件下的數值上保持2h后，將受試產品從箱內取出，檢查入侵報警功能，應符合5.2.1.1的要求。

6.9.4低溫貯存試驗

將受試產品關掉電源故人低溫箱內，并使箱內溫度降至表4規定值，恒溫16 h后，受試產品在箱內恢復到常溫取出，檢查入侵報警功能．應符合5.2.1.1的要求。

7、防盜報警中心控制臺標志

7.1 一般要求

控制臺標志應清晰耐久，包括標牌和操作安全指示標志及質量標志。

7.2標牌

標牌應包括下面內容：

a)產品名稱、型號及規格；

b)產品產耍技術參數；

c)制造廠名稱及商標；

d)出廣年、月、日及產品編號。

7.3質量檢驗標志

質量檢驗標志包括下列內容：

a)本標準代號及編號；

b)檢驗部門名稱

c)合格標志．

8、防盜報警中心控制臺包裝

8.1 包裝上的標志應符合GB 191包裝儲運指示標志的“小心輕放”、“防潮”、“向上”、制造廠名稱、幽廠日期等標志。

8.2單件包裝箱應有產品說明書，檢驗合格證。

9、防盜報警中心控制臺運輸和貯存

9.1 包裝好的產品應能承受汽車、飛機、輪船等運載工具的運輸。

9.2長途運輸時，產品不得放在敞蓬車箱、露天倉庫中，應注意防雨、防灰塵和機械損傷。

9.3存放產品的倉庫，環境溫度為-10—40℃，相對濕度不大于90%．無腐蝕氣體，通風良好的室內或倉庫內。
