招投標公司在受委托進行電力調度控制臺項目招標時，需要根據用戶實際情況制作招標文件，考慮到電力調度控制臺的特殊性并不被大家所熟之，為幫助招投標機構順利進行電力調度控制臺招標工作，中創美特此提供電力調度控制臺招標文件以供參考。

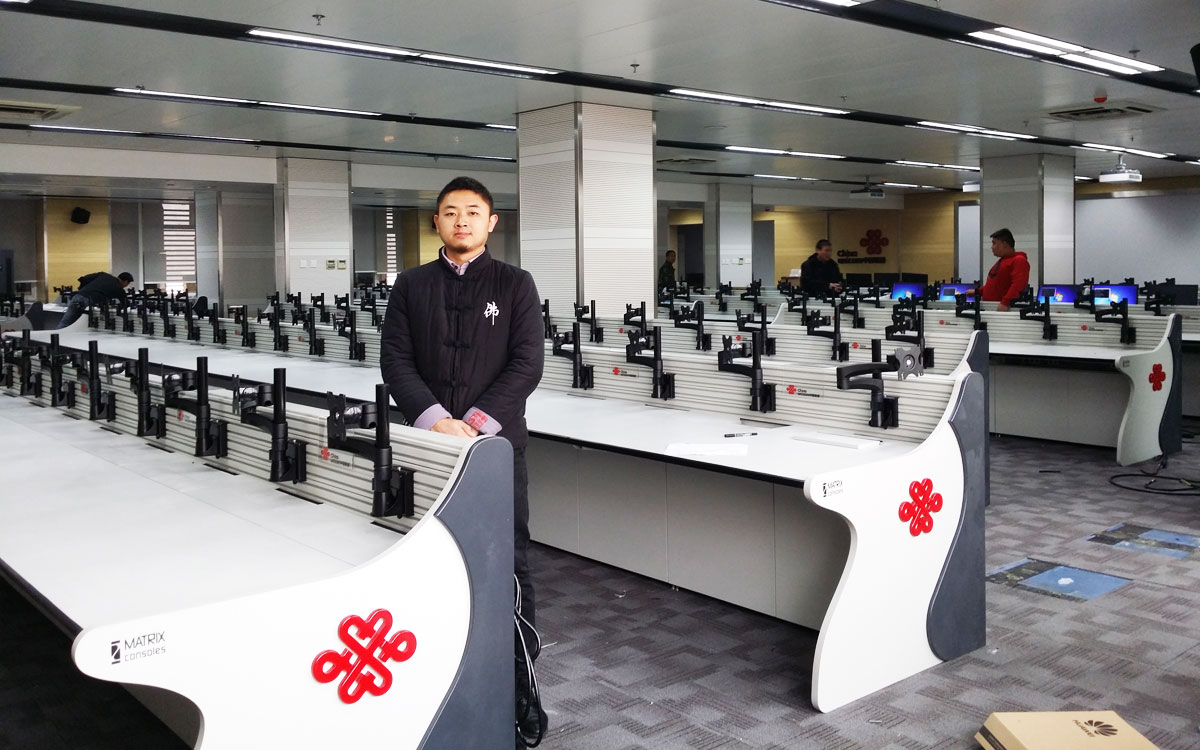

***電力調度控制臺共17席，其中指揮調度席為5席，其余席位為12席，分為四排布置。

每個席位設置支持承載不少于2個22英寸16：9顯示器的顯示器支臂，顯示器通過顯示器支架懸掛在調度控制臺背板上，每個席位分別設置支持承載1個調度觸摸屏幕電話的支臂。

工作臺面保持平滑水平，嚴格考慮人體工學的標準，包括視線，延伸距離，鍵盤高度，及膝部的空間。工作面的高度為地面以上750mm，附以校平器調整。調度控制臺深度為1000mm。

配備17把專業級調度控制臺專用人機工學座椅。

配備14個半圓形卷門文件柜，以便放置資料。

每個席位內部應可放置2臺計算機主機，鍵盤、鼠標。

調度控制臺設置有隱藏式走線槽、孔，檢修門，并保證維護、更換的方便性和靈活性。

每個席位配置2條四聯三孔的調度控制臺專用PDU插排。

調度控制臺具有良好的整體性和密閉性同時達到美學要求。

1、電力調度控制臺招標文件之框架機構要求

1)框架結構應由沖壓成型金屬框架制成的縱向支腳和鋁合金水平橫梁構成，通過它們拉緊來形成一個堅固的，拋光的、矩形的結構。

2)框架結構應采用模塊化結構，具備靈活性、可擴展性、高承重性及耐久性能，滿足7*24小時連續工作。

3)縱向支撐應采用厚度2.5mm冷軌鋼，表面鍍鋅、噴塑（或氟碳漆），具有良好的承重性能、防火性能和耐久性；橫向支撐采用鋁合金現代化型材，表面氧化、噴塑（或氟碳漆）處理，除具有良好的承重性能、防火性能及耐久性外，并有很強的靈活性和可擴展性；

4)主框架應采用可調整高度的圓形支撐腳，此圓形支撐腳采用不銹鋼材質，表面拉絲處理，可承受高負荷重量，外觀質感較強，永不生銹；

2、電力調度控制臺招標文件之工作臺面要求

1)工作臺面基材應為25mm厚E1（或E0）級高品質環保密度板，具有很好的承重性能和抗彎能力；飾面材料為具有耐熱、耐煙灼、耐撞擊、耐潮濕、防水、耐腐蝕的美國威盛亞高強度高壓耐火板（HPL），臺面基材與耐火板采用高品質環保粘合劑結合在一起；工作臺面封邊材料為人性化11.5mm寬帶傾斜弧度的耐沖擊柔性材料包邊緣，對使用人員能夠起到一個很好的支撐，并且達到延緩使用人員疲勞的功能。

2)工作臺面應分為兩部分，前臺面板及后臺面板，靠近操作員一側是前臺面板，為固定式操作界面，可用于放置鍵盤、鼠標，書寫等；后半部分一側是后臺面板，后臺面板可免工具取出，下方設置橫向走線槽，備用電源、網絡插座等，方便施工時操作；后臺面板中設置300mm內嵌式帶毛刷活動翻板，下方對應電源、網絡插座等，方便便攜式設備使用及維護，且具有防塵、走線等功能。

3、電力調度控制臺招標文件之背景板要求

1)工作臺面后方，應設置帶凹槽鋁合金背景板，表面酸洗、氧化及噴塑（或氟碳漆）處理，具有外觀大氣、高承重性和高可擴展性等特點。

2)每個席位應配置承載不少于2個22英寸16：9顯示器的顯示器支臂。背景板用于安裝360度伸縮彈簧LCD顯示器支臂、照明系統、文件夾系統以及電話等；顯示器支臂用于承載帶100*100（75*75）安裝孔的液晶顯示器，操作員可方便的拉伸顯示器的距離，以及調整任何角度，保證操作員以更合適的距離和角度進行操作，減少操作員疲勞度，大大提升操作工作效率，更有利于操作員身心健康；

4、電力調度控制臺招標文件之面板要求

1)前面板：應采用冷軋鋼材質，表面酸洗、鍍鋅、噴塑（或氟碳漆），沖密集型圓孔，以保證通風效果，增加散熱性能，保證設備安全。前面板應采用270度開啟快裝高強度鉸鏈安裝，免工具橫向開啟，便于設備安裝及維護。

2)后面板：應采用冷軋鋼材質，表面酸洗、鍍鋅、噴塑（或氟碳漆），沖密集型圓孔，以保證通風效果，增加散熱性能，保證設備安全。前面板采用海福樂快裝液壓鉸鏈安裝，免工具橫向開啟，便于設備安裝及維護，關閉時無噪音關閉，減少噪音的同時避免對操作員造成影響。

5、電力調度控制臺招標文件之插座系統要求

1)設備插座：每席調度控制臺箱體內應配備2個調度控制臺專用PDU電源插座，及6個86型插座底盒，插座底盒可隨時擴展安裝電源、網絡等86型面板式插座，用于箱體各種設備的使用和未來增加設備的使用需求。

2)備用插座：后臺面板中應設置300mm內嵌式帶毛刷活動翻板，下方對應電源、網絡插座，每席調度控制臺應設置2個備用電源五孔插座和2個備用網絡插座，以滿足移動式設備或其它臨時設備的用電和網絡需求，便于操作，提前工作效率，增加整體性和美觀性。

6、電力調度控制臺招標文件之走線系統要求

調度控制臺應具有高效且隱蔽的多功能線纜管理系統。線纜由地面進入調度控制臺，然后進入縱向走線支腳，連接箱體內的縱向插座板，然后由縱向走線支腳進入調度控制臺橫向線槽，通過橫向線槽可在調度控制臺內橫向貫通鋪設線纜，并可連接備用插座系統；線纜均有序隱蔽鋪設在走線系統內，打開前、后面板均看不到線纜（設備與插座之前線纜除外），在高效管理的同時，更加美觀；另外，線纜鋪設通道均設置橡膠軟質護孔，在保護線纜的同時，保證了絕緣效果，大大提高安全性，保證操作人員的安全。

7、電力調度控制臺招標文件之文件存儲系統要求

控制調度控制臺應有文件存儲空間，需設置14個半圓形卷門資料柜，在增加存儲空間的同時，更增加了調度控制臺的整體美觀度，可用于放置打印機、各種設備，文件夾，資料夾等，柜門材質采用PVC推拉式卷門，美觀大方。

8、電力調度控制臺招標文件之設備安裝系統要求

調度控制臺機箱內配備設備托板，可放置計算機、服務器及網絡設備等，采用海福樂高強度高精級三節滑道，需要調試設備時將后面板打開即可方便拖出操作，具有高承重性和耐久性，可承載30公斤設備，并可抽拉萬次以上無故障。設備的尾部對應縱向插座板，可以方便用電和網絡的輸入，便于線纜管理，更加美觀。

9、電力調度控制臺招標文件之散熱系統要求

調度控制臺具有良好的自然通風散熱性能，通過針對性的氣體流動設計和對設備散熱量的詳細計算，設計自然通風散熱系統（以取代可能發生故障和產生噪音的散熱設備），在滿足設備散熱的同時，避免了散熱方面設備的故障，在保證設備安全的同時，散熱系統免維護。

10、電力調度控制臺招標文件之防火、安全及環保要求

1)防火

調度控制臺大部分應采用金屬材質，木質部分亦采用阻燃材料飾面，以保證調度控制臺達到機房及控制中心的防火要求，保證設備及人員的安全。

2)安全

調度控制臺過線孔采用絕緣橡膠軟質材料進行保護，在保證線纜的同時，更保證了用電安全。

調度控制臺的各整體邊角以及各種部分的邊角，均采用圓弧化或者打磨處理，避免操作人員在工作中受傷。

3)環保

調度控制臺中各類現代的外表面裝飾材料，標準的膠合木板、層壓板和各類金屬型材等，均采用環保材質，并遵循以下的標準：

ISO9001 certification

調度控制臺所使用的粘合劑應采用符合國家環保要求的粘合劑。

調度控制臺所使用的涂漆材料的應無VOC（揮發性有機化合物）排放。

調度控制臺所使用的清潔劑應采用符合國家環保型清潔劑。

11、電力調度控制臺招標文件之人體工程學要求

調度控制臺應嚴格遵循人機工程學設計，從美觀、實用、視覺效果、操作人員的操作習慣及舒適度、環境對操作人員的影響等多角度考慮，嚴格依據人機工程學進行設計，有利于操作人員的身體健康。有效解決員工視覺疲勞、姿勢不正確等問題，操作更為方便快捷，更大限度提高舒適度和工作效率，并滿足以下要求：

1)視覺考慮

對于在調度中心工作的調度人員，主要監控的視覺對象是安裝在調度控制臺的顯示屏幕和安裝在調度中心的大屏幕。

屏幕頂部1/3與視線平行或在視線之下，屏幕距離人眼的距離最小為8”(457)，大約為手臂長度；

手腕自然下放，與手臂沒有角度或略下垂。

下臂放松，上臂和下臂大約成自然的100度。

可調整的椅背，與自然彎曲的后脊背相適應。

鍵盤角度與手臂彎曲角度相一致。

大腿與桌面相平行。

座椅高度需要可以調節，座椅深度要適合小腿自然彎曲。

旋轉座椅具有5個方向輪。

顯示器閱讀角度也要可以調節。

調度控制臺頂部距地面水平高度為1米左右，低于人體正常坐姿的視力線水平高度(1.2~1.25m)，使大屏幕、桌面顯示器與桌面這三大視野范圍互不影響或干擾，方便操作員的使用，以達到提高工作效率的目的。

2)空間考慮

使用設備位置：調度人員經常使用設備的位置可以合理打開，同時可以很輕松拿到相應物品，桌面顯示器位置可以很靈活移動并可以根據使用人員需要調整視角方向；

人與人之間空間距離：人與人之間工作互相不干擾，前后排之間走路通過的時候不影響坐著工作的人員正常工作。

人員參觀走向：由于調度中心也是企業形象的體現，很多領導和參觀人員會到這里進行參觀，因此，需要合理考慮參觀路線，參觀人員有良好的路徑，同時也不要影響調度人員的工作。

3)調度控制臺可靈活布置

調度控制臺根據用戶提供空間的具體尺寸和具體需求，進行定制化設計和制造，以達到有效利用空間，盡更大能力滿足用戶使用的需求。

調度控制臺內部設備便于安裝、使用和維護

調度控制臺前后均需配有通過鉸鏈連接的面板，容易打開，方便內部設備的維護；

調度控制臺內部需配有專業的抽拉式設備托板，便于電腦及其它設備的安裝、使用和維護；

調度控制臺內部需配有專用的強電和弱電布線線槽，便于調度控制臺內部線纜的梳理和布置；

4)操作員舒適度

調度控制臺操作臺面采用木質材質，臺面包邊采用軟質弧形包邊，質感舒適，外觀簡潔大方。

調度控制臺表面均采用無眩光材料，減少進行操作員眼睛的光線，減輕操作員的視覺疲勞。

5)操作員便利性

調度控制臺對操作員的坐姿，操作習慣進行全面考慮，合理布置相關使用設備的位置及靈活性，增加操作員的工作效率。
